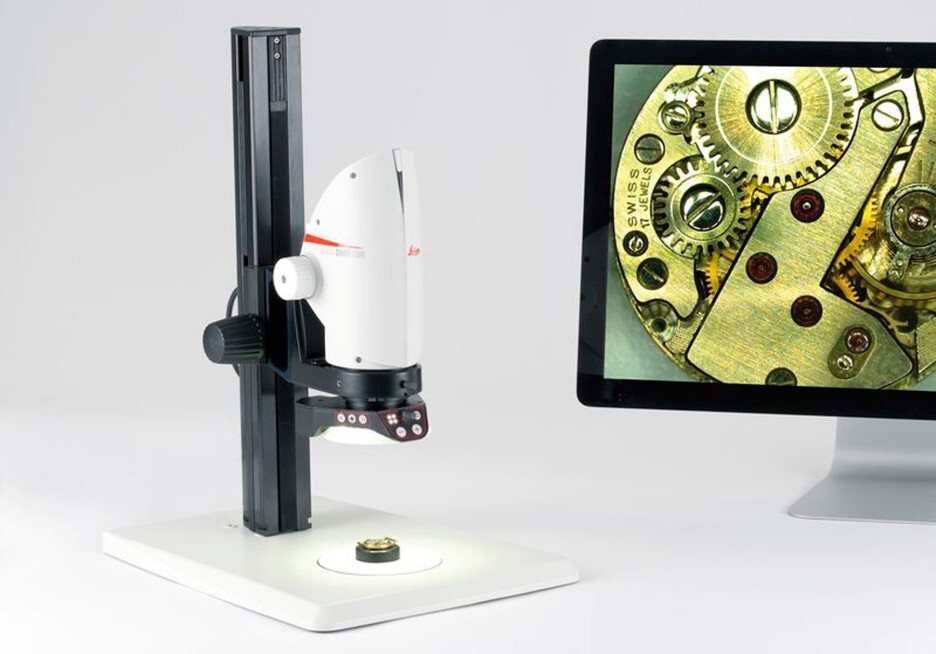

디지털 현미경은 디지털 카메라가 장착된 광학 현미경으로 접안렌즈가 필요하지 않습니다.
접안렌즈로 시료의 이미지를 관찰하는 대신, 모니터 디스플레이에서 직접 관찰하고 분석하게 됩니다.
'디지털 현미경'이라고 했을 때 접안렌즈가 있는 기존의 실체/복합 현미경을 칭할 수도 있지만, 카메라가 장착되어 있으며 현미경 상태 및 카메라 설정에 대한 피드백 정보를 저장할 수 있어야 합니다.
라이카 마이크로시스템즈에서는 카메라가 장착된 실체/복합 현미경이 아닌,
Leica DVM6, Leica DMS1000, Leica DMS300와 같이
접안렌즈가 없는 현미경을 '디지털 현미경'이라고 지칭합니다.
연구 개발 (R&D), 제조 및 검사, 품질 관리 및 보증 (QC / QA), 고장 분석 (FA)에서
부품 및 샘플의 분석 및 문서화에 이상적인 기기, 디지털 현미경과 관련하여
고객분들이 많이 문의하시는 질문 BEST 5를 살펴보겠습니다.

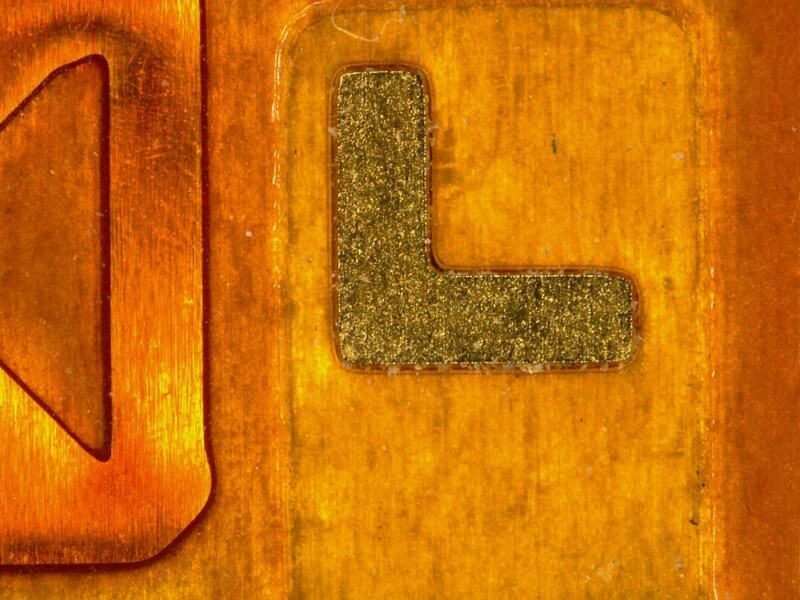

우: Gold (Au) plated bonding pad, automotive electronics, 360:1 total magnification
디지털 현미경의 장점은 무엇인가요?
가장 큰 장점은 기기의 인체 공학적인 특징입니다.
샘플 이미지가 모니터에 표시되기 때문에 사용자는 편안하게 등을 똑바로 세운 상태에서
소프트웨어를 사용하여 샘플 이미지를 즉시 보고 분석할 수 있습니다.
이는 많은 시료들을 처리해야 하거나 사람들이 매일 장기간 현미경으로 작업하는 경우 특히 유리합니다.
또한 여러 사용자 프로필을 저장할 수 있는 소프트웨어를 제공하기 때문에
여러 사용자가 동일한 현미경으로 작업하는 경우 특히 유용합니다.
각 사용자는 현미경 프로파일을 선택하기만 하면
현미경 작업 스테이션을 거의 조정하지 않고 즉시 작업을 시작할 수 있습니다.
디지털 현미경은 현미경 사용 경험이 없는 초보자나 현미경 전문가 모두 사용할 수 있습니다.
라이카 마이크로시스템즈에서 제공하는 디지털 현미경은 편리하게 바로 사용할 수 있도록 설계되어 교육 시간도 최소화됩니다. 인코딩 기능을 가지고 있으며 보고서 작성도 편리해 반복적인 워크플로우를 보다 효율적으로 만듭니다.

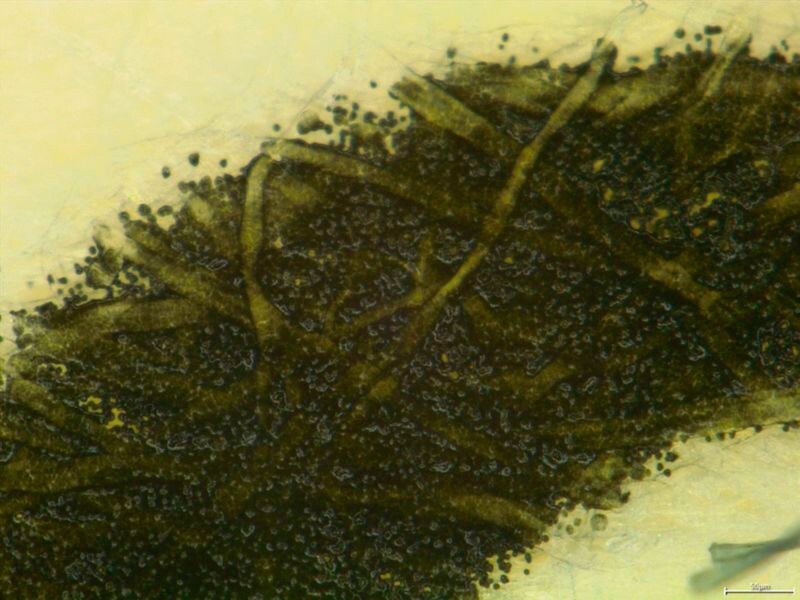

좌: Printed pattern on paper, 750:1 total magnification, ring light illumination

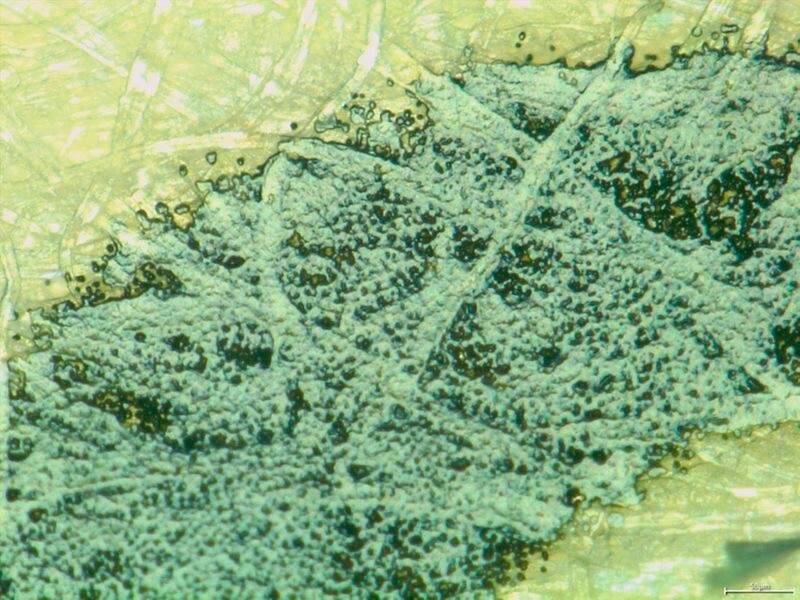

우: Printed pattern on paper, 750:1 total magnification, coaxial illumination with polarizer open
인코딩 기능이 무엇입니까?
현미경은 하드웨어가 컴퓨터 소프트웨어와 직접 통신하고 특정 매개 변수 값이 추적되며 이미지 데이터와 함께 저장될 때 "인코딩"됩니다.
이러한 특정 매개 변수가 정의되므로 인코딩된 매개 변수 값이라고 합니다.
일반적으로 이러한 인코딩된 매개 변수는 버튼 터치로 불러와 반복적인 워크플로우와 보고서 작성을 쉽게 할 수 있습니다.
디지털 현미경의 한계는 무엇입니까?
실체 또는 복합(compound) 현미경과 비교했을 때 전원 연결이 필요하다는 점이 디지털 현미경의 가장 두드러진 한계입니다.
디지털 현미경은 접안렌즈가 없기 때문에 샘플 이미지가 항상 스크린에 표시됩니다.
때문에 일반적으로 디지털 현미경은 함께 제공되는 모니터나 PC에 연결해야 하기 때문에, 최소 1개의 전원 케이블이 필요합니다.
또한 기존의 일반 현미경 사용자는 접안렌즈로도 사용하여 샘플을 관찰할 수 있는 반면,
디지털 현미경은 접안렌즈로 관찰하는 방식이 아니라는 점이 큰 차이입니다.
그러나 현미경 사용 경험이 없는 사용자는 디지털 현미경으로 샘플 이미지를 더 쉽고 빠르게 얻을 수 있습니다.
기존 현미경을 설정 및 조정하고 접안렌즈를 통해 샘플을 보는 데 익숙해지는 데 시간이 걸리기 때문입니다.
디지털 현미경으로 보는 샘플 이미지는
접안렌즈로 보는 것과 비슷합니까?
원칙적으로 보는 이미지는 동일합니다.
구성된 디지털 카메라와 접안렌즈의 종류에 따라 관찰 시야(FOV)에 차이가 있을 수 있습니다.
다만 한 가지 중요한 차이점은 실체 현미경의 쌍안경 접안렌즈를 통한 샘플 관찰은
디지털 현미경의 2D 이미지로는 직접 얻을 수 없는 깊이감을 제공합니다.
디지털 현미경에는 어떤 구성 요소가 필요합니까?
구성 요소는 응용분야에 따라 다릅니다.
예를 들어 대물렌즈의 선택은 필요한 배율에 따라 달라지며,
사용 목적에 따라 다양한 스탠드와 조명 시스템 중에서 선택할 수도 있습니다.
다음 질문들로 필요한 구성 요소나 기능을 결정할 때 참고할 수 있습니다.
💬고품질 디지털 이미지를 빠르게 획득해야 하시나요?
☑️그렇다면 고해상도 디지털 카메라가 구성되어야 합니다.
💬많은 샘플 처리를 위해 빠른 라이브 이미지 디스플레이가 필요하신가요?
☑️그렇다면 구성되는 카메라는 초당 30 프레임 이상으로 작동해야 합니다.
💬다양한 각도에서 샘플을 관찰해야 하시나요?
☑️그렇다면 프로세스나 대상을 동적으로 보기 위해 현미경 헤드를 기울이거나 샘플 스테이지가 회전할 수 있어야 합니다.
💬샘플을 정성 및 정량적으로 분석해야 하시나요?
☑️그렇다면 소프트웨어 기능들을 신중하게 선택해야 합니다.
💬밝고 어두운 부분을 선명하게 보여주는 균형 잡힌 이미지가 필요하십니까?
☑️그렇다면 라이카의 HDR (High Dynamic Range) 기능이 도움 됩니다. 이 기능은 정확히 균형 잡힌 이미지를 제공합니다.
라이카 마이크로시스템즈
디지털 현미경 제품 소개
라이카 마이크로시스템즈는 독일 베츨러에서 광학연구소로 시작하여
170년 이상의 역사와 함께 현재는 렌즈 및 현미경 분야에서
선도적인 글로벌 기업으로 자리매김하였습니다.
품질관리 및 분석, 연구/개발, 또는 법의/과학 바이오 등 다양한 분야에서
현미경으로 디테일하게 검사/관찰하는데 많은 시간이 소요되시나요?

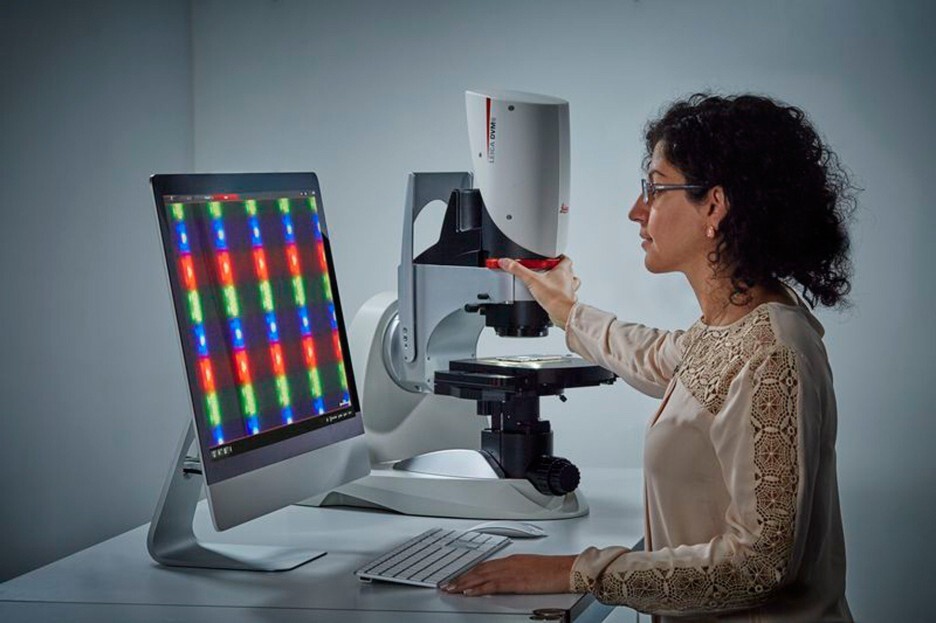

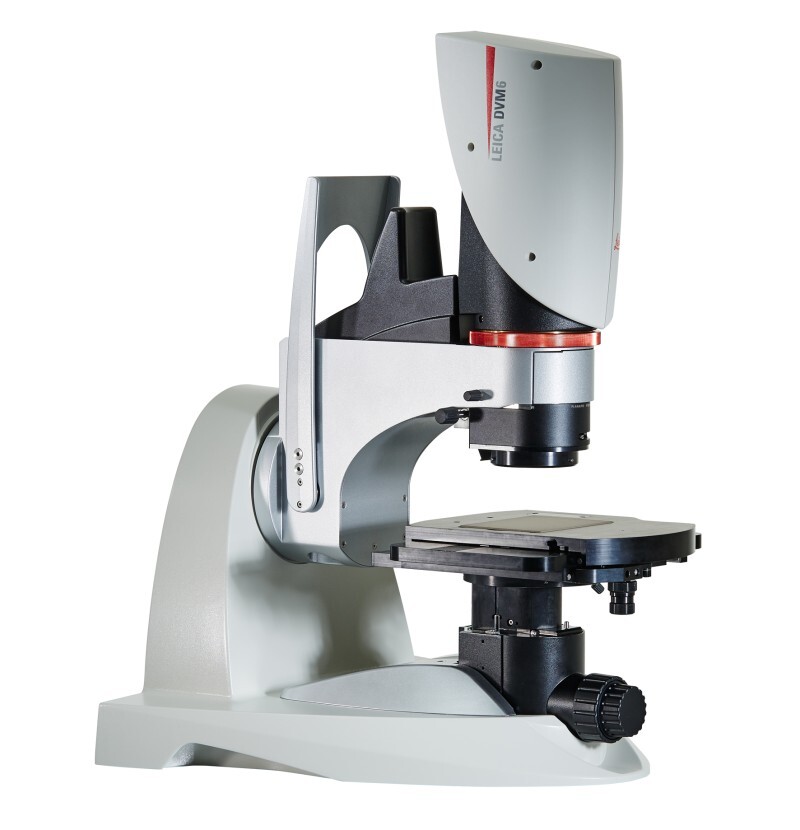

그렇다면 디지털 현미경 Leica DVM6를 사용해보세요.
라이카 디지털 현미경 Leica DVM6의 뛰어난 광학 기술, 편리한 작동법 및 스마트한 소프트웨어는 시간 절약을 위한 완벽한 솔루션을 제공합니다.
Leica DVM6는 전체적인 이미지부터 아주 작은 디테일까지 편리하게 이미지를 바로 얻을 수 있습니다. 샘플이 항상 초점에 맞춰 있고 사전 조절이 필요 없으므로 대물렌즈 교체 시에도 바로 작업을 수행할 수 있습니다. 또한 틸팅 기능으로 ±60°까지의 다양한 각도에서 샘플을 관찰할 수 있습니다.
♦️ 16:1 줌 범위로 배율 간의 전환이 빠릅니다.
♦️ 2350x 배율로 동일한 현미경에서 0.4 um까지 디테일을 보여줍니다.
♦️ 동일한 초점 레벨에서 35 mm - 0.18 mm의 수평 관찰 영역

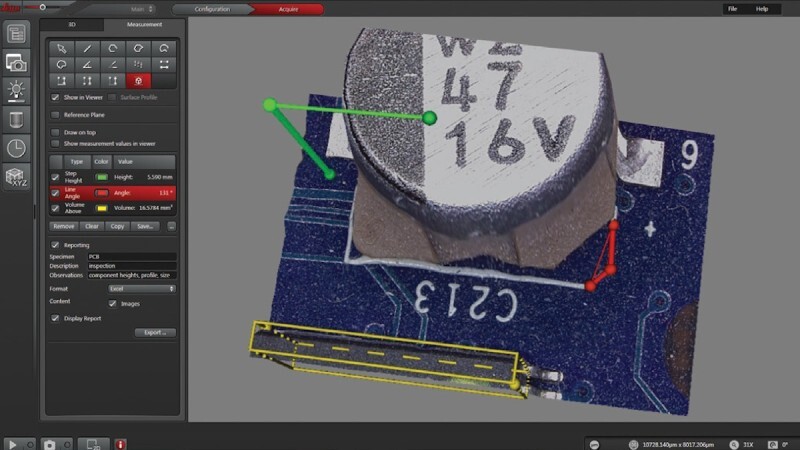

Leica DVM6는 LAS X 분석 소프트웨어와 사용하면 업무를 최적화하여 2D, 3D 이미지 분석 시간을 절약할 수 있습니다. 또한 편리하고 쉬운 작동으로 현미경 사용 초보자도 쉽게 사용할 수 있습니다.

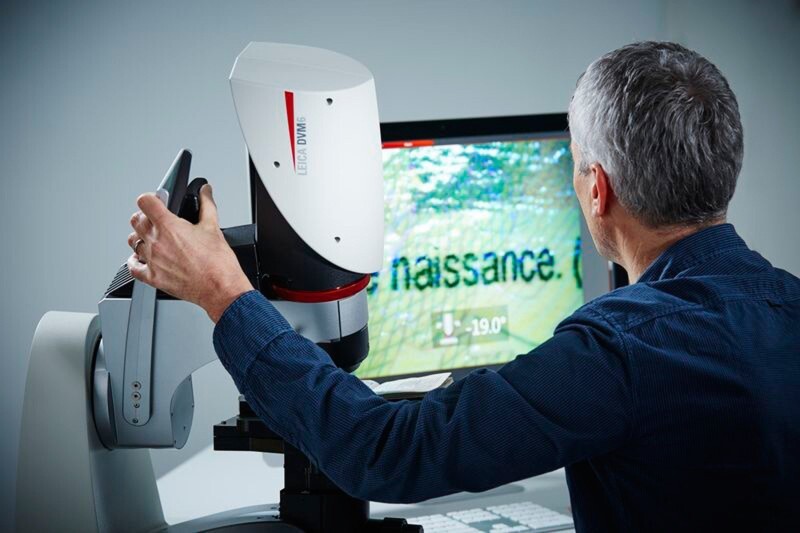

♦️ 초점을 유지하면서 한 손으로 틸팅 기능을 작동할 수 있습니다.
♦️ 디지털 DVM6는 손쉽게 대물렌즈를 교체할 수 있습니다.
♦️ X, Y 및 Z의 하이브리드 수동식-모터식 작동-스마트 자동화로 더욱 빨라집니다.
♦️ 작동이 용이하여 교육 시간이 거의 필요하지 않습니다.
*출처 Leica Microsystems
상담 문의는 홈페이지 및 카카오톡플러스친구 EAS 등 편한방법으로 문의주시기 바랍니다.
