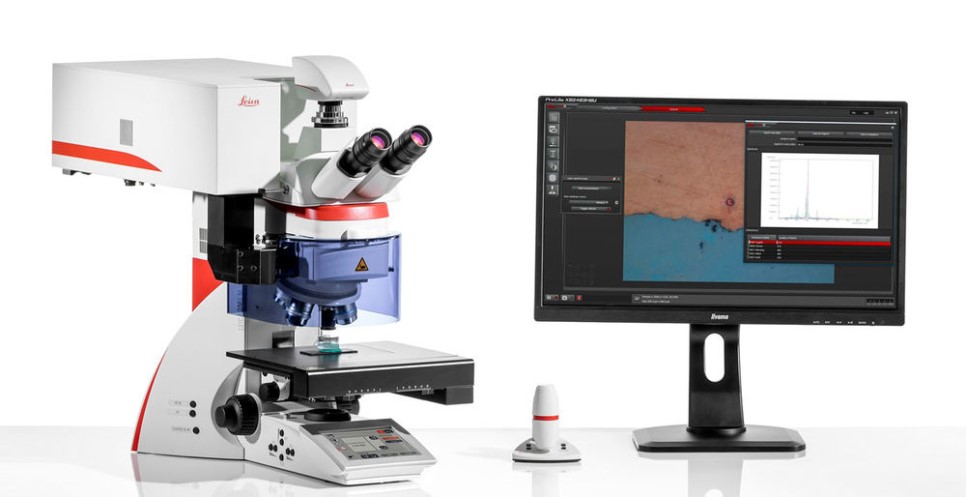

2-in-1 육안 및 화학 재료 검사 솔루션 미세구조 조성 분석 솔루션 DM6 M LIBS

육안 및 정성적 화학 검사를 단일 작업 단계에 통합해 기존 SEM/EDS를 이용한 검사에 비해

미세구조 조성의 분석 시간을 90% 절약할 수 있습니다.

통합 레이저 분광 기능을 통해 현미경 이미지에서 관찰하는 재료 구조의 정확한 화학적 지문을 단 몇 초 안에 분석할 수 있습니다.

​

2-in-1 시스템 - 육안 및 화학 분석

1초 - 화학적 지문 분석에 걸리는 시간

0 - 시료 전처리

​

편리한 원클릭 조작 기능으로 접안렌즈나 카메라를 통해 관찰하는 대상을 쉽고 빠르게 식별하고 분석할 수 있습니다.

사용자에게 추가적인 전문 지식이 필요하지 않습니다.

---

  빠르고 정밀한 재료 분석을 위한 2-In-1 솔루션

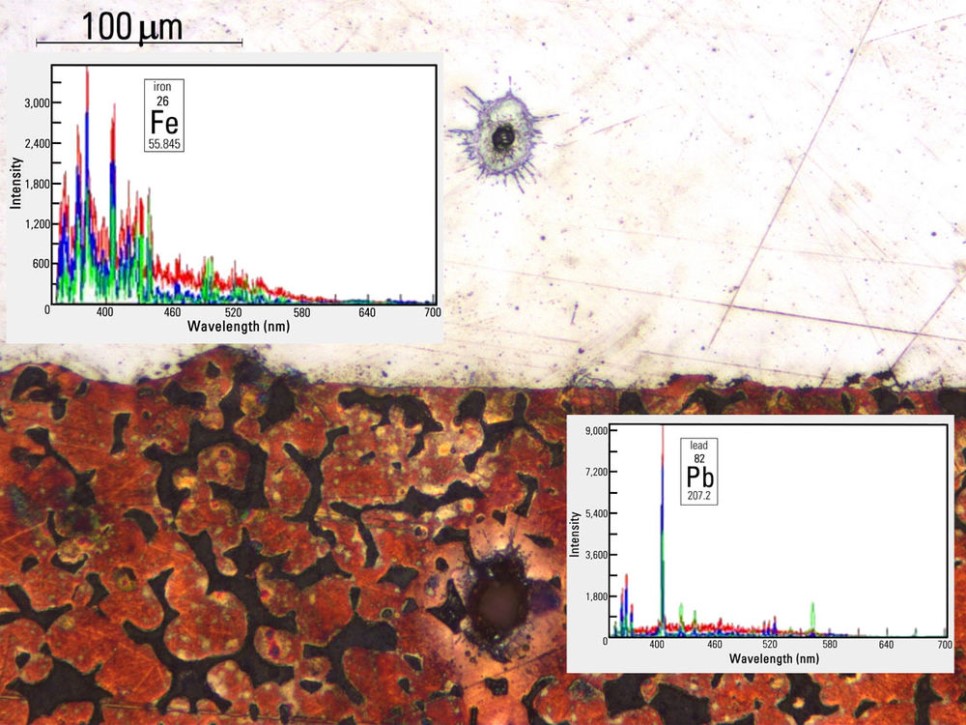

DM6 M LIBS 솔루션으로 금속 계면을 검사한 결과 나타난 강(위)과 그 위의 납층(아래).

DM6 M LIBS의 통합 레이저 분광 기능을 통해 현미경 이미지에서 관찰하는 미세구조의 화학적 조성을 단 몇 초 안에 분석할 수 있습니다.

관심 미세구조 조성을 확인한 후 클릭 한 번으로 LIBS 분석을 시작할 수 있습니다.

​

장점

·전자 현미경을 이용한 기존 방법에 비해 화학 분석 시간을 90% 절약할 수 있습니다.*

​

·육안 및 화학적 분석을 통해 획득한 신뢰할 수 있는 재료 정보를 바탕으로 빠르고 정확한 결정을 내릴 수 있습니다.

​

---

SEM 시료 전처리가 필요하지 않습니다.

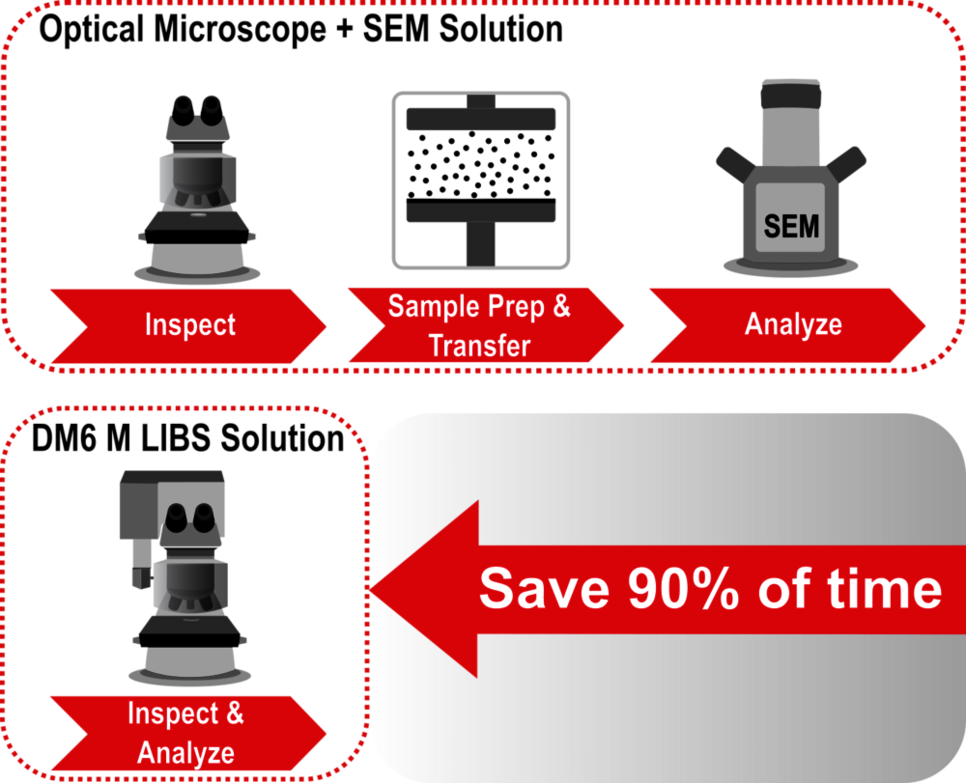

DM6 M LIBS 솔루션은 광학 및 전자 현미경을 이용한 분석(SEM)에 비해 작업 단계가 3배 더 적습니다.

DM6 M LIBS 솔루션을 이용한 재료 분석에 90% 적은 시간이 소요되는 이유는 무엇입니까?

​

·시료 전처리나 이동 불필요

·시스템 조정 불필요

·관심 영역(ROI)의 이동 불필요

​

워크플로우 축소

​워크플로우가 한 단계로 축소되어 결과에만 집중할 수 있습니다.

​

​

DM6 M LIBS를 이용한 조성 분석에 대한 자세한 정보는 이 Application Note를 참조하십시오.

---

신속한 결정

LIBS를 이용한 검사 중에 확인한 알루미늄 입자.

시료의 미세구조 조성을 분석하기 위한 도구를 통합해 단 1초 안에 필요한 모든 정보를 획득함으로써 올바른 결정을 신속하게 내릴 수 있습니다.

​

이용 사례의 90% 이상에서 획득한 정보만으로 어떤 추가 조치가 필요한지 신속하게 결정할 수 있었습니다(예: 오염원 확인을 위해 SEM을 이용한 더욱 상세한 분석이 필요한지 여부).*

​

---

부품의 청정도 분석

청정도 분석 중 필터에서 발견되어 LIBS를 통해 강으로 확인된 오염 입자.

DM6 M LIBS 2-in-1 시스템과 Cleanliness Expert 분석 소프트웨어를 함께 사용하면 단일 기기와 워크플로우에서 필터 시료에 대한 육안 및 화학 검사를 수행할 수 있습니다.

그 결과 오염원을 더 쉽게 찾을 수 있습니다.

​

신뢰할 수 있는 결정​

입자 조성과 구조에 대한 데이터를 빠르게 획득할 수 있어 분석 중에 더욱 신속하게 신뢰할 수 있는 결정을 내릴 수 있습니다.

---



미세구조 조성 평가

규산염 모암 내 철 함유 상.

DM6 M LIBS 2-in-1 솔루션을 사용하면 광물, 합금, 세라믹 등 재료 상의 구조 및 원소/화학 분석을 수행할 수 있습니다.

시료 전처리나 2대 이상의 기기 간 시료 이동이 불필요합니다. 전체 분석 워크플로우가 단일 기기에서 수행됩니다.

​

노동 집약적인 시료 전처리 최소화

​

노동 집약적인 시료 전처리와 비용이 드는 SEM/EDS 분석을 최소화해 시간과 비용을 절약할 수 있습니다.



---



재료의 깊이 프로파일링 및 층 분석

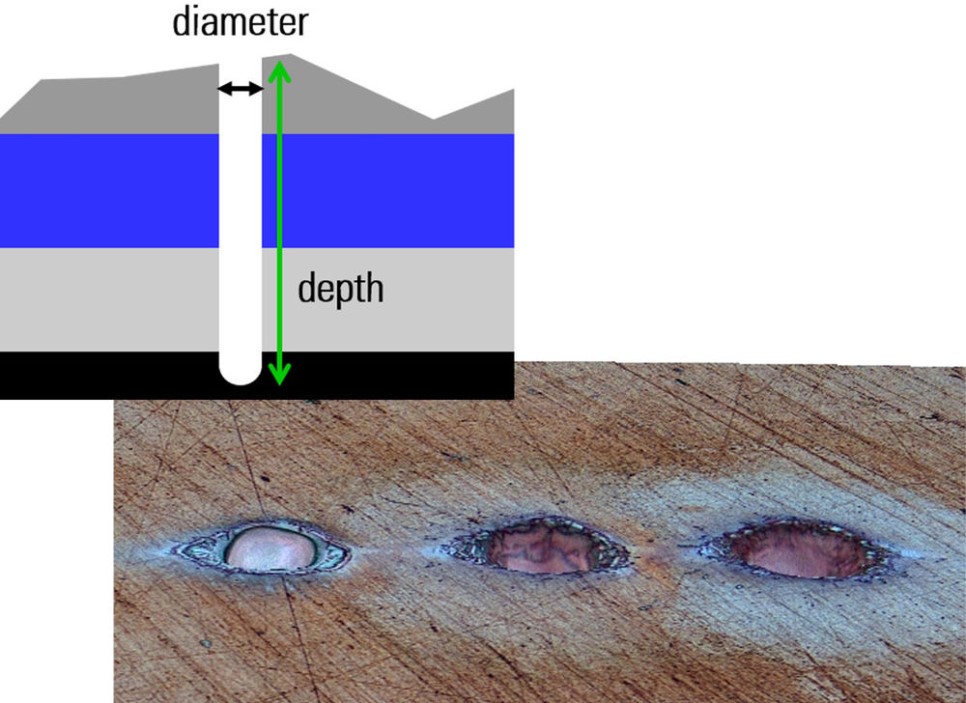

직경과 깊이가 표시된 마이크로드릴링한 구멍의 개략도 - LIBS를 통해 구멍을 마이크로드릴링한 구리 합금

재료의 마이크로드릴링에 LIBS의 어블레이션 원리를 이용할 수 있습니다.

마이크로드릴링의 용도:

​

·깊이 프로파일링

·층 분석

·표면 세척

​

깊이 프로파일링은 재료의 조성이 깊이에 따라 변할 수 있는지 확인하는 데 유용합니다.

층 분석은 재료의 각 층의 조성을 확인하는 데 이용할 수 있습니다. 층이 있는 재료의 예로 다중 코팅 금속이나 도색 금속을 들 수 있습니다.

표면 세척은 산화물과 오염물을 제거하는 데 사용됩니다.

---

LIBS: 당신을 위한 화학 분석 솔루션

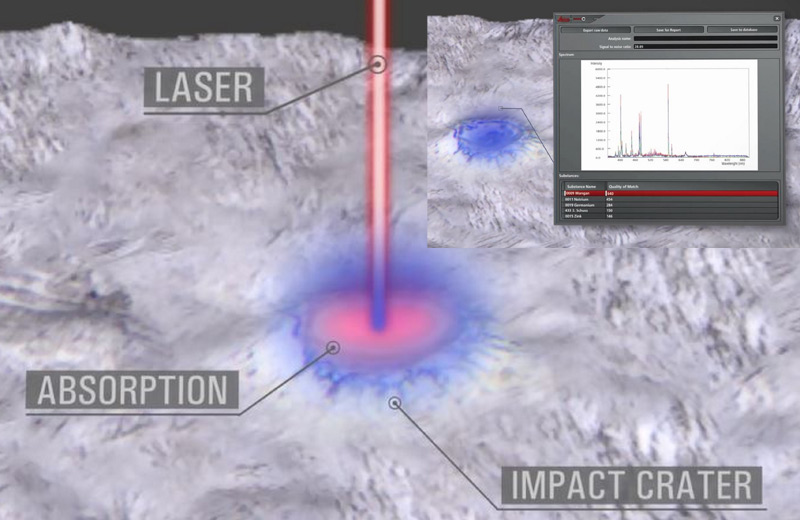

1. 레이저 펄스가 재료 표면에 집광됩니다.

2. 플라즈마가 유도된 후 분해되면서 빛을 방출합니다.

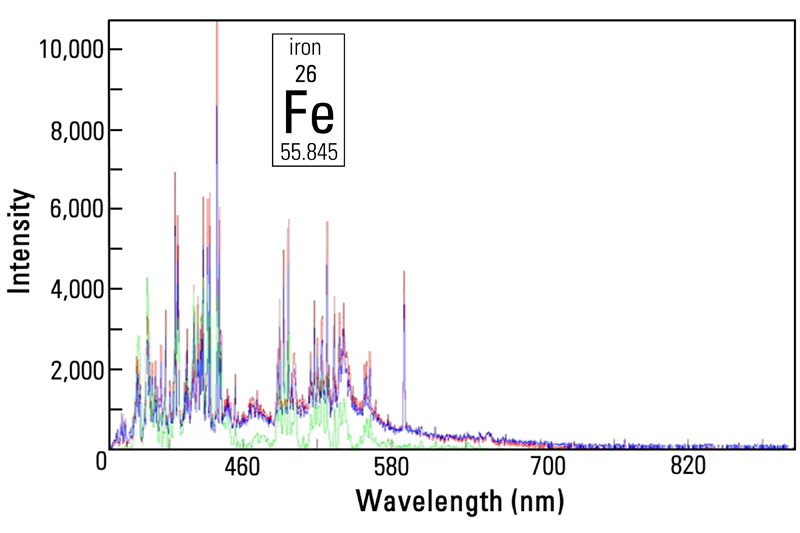

3. 특성 원자선 스펙트럼 방출을 통해 원소를 확인할 수 있습니다.

DM6 M LIBS 솔루션은 정성적 화학 분석을 위해 레이저 유도 플라즈마 분광법(LIBS) 을 이용합니다.

​

클릭 한 번으로 분석을 시작하면 레이저가 시료의 목표 지점에 집광됩니다. 플라즈마가 생성된 후 분해됩니다. 그 결과 특성 광 스펙트럼이 재료에 존재하는 원소의 지문을 표시합니다.

​

소프트웨어가 스펙트럼을 알려진 원소 및 화합물의 데이터 세트와 비교해 미세구조 조성을 확인합니다. 사용자가 획득한 특정 재료의 결과로 데이터 세트를 확장할 수 있습니다.

---

DM6 M LIBS 솔루션: 현미경의 역할

​​2-in-1 솔루션을 이용한 신속한 재료 분석 워크플로우에서 현미경도 중요한 역할을 합니다.

​

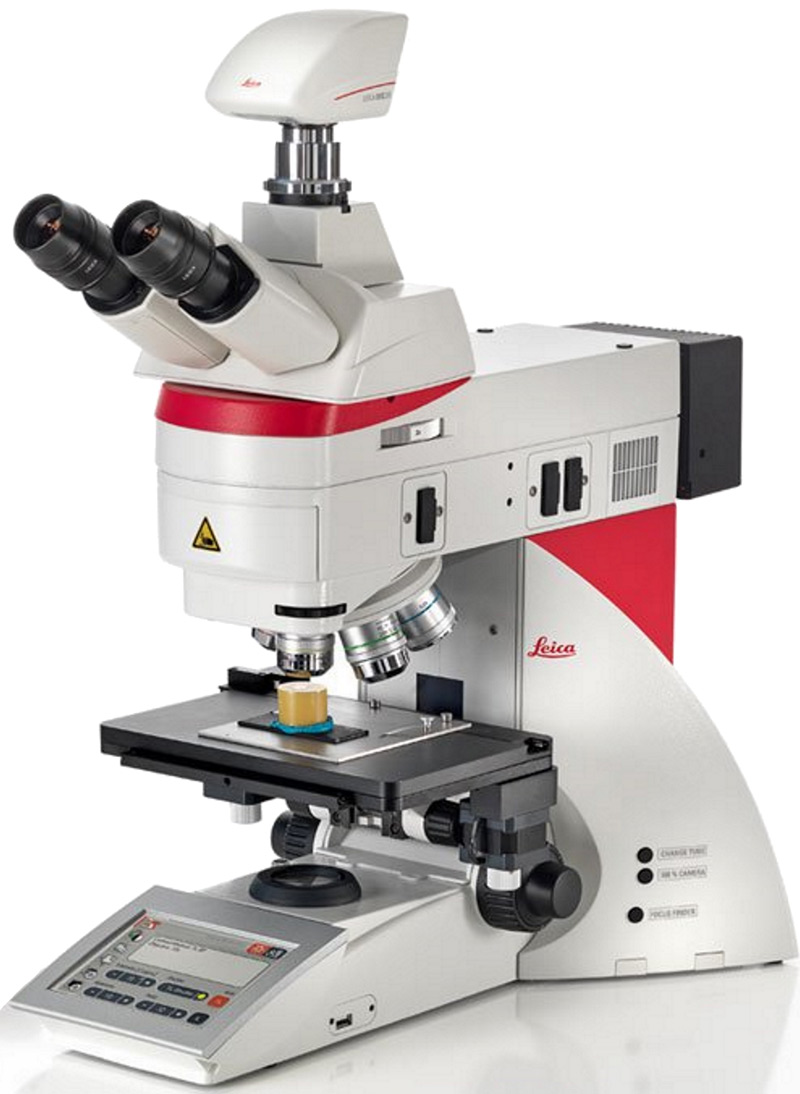

DM6 M 광학 현미경 장점

​

·1.25x ~ 100x의 광범위한 대물렌즈 배율 범위에서 관찰​

·다양한 콘트라스트 방법을 이용해 재료의 미세구조를 트루 컬러로 손쉽게 시각화​

·필요할 때마다 자유롭게 분석 가능



---

​

LIBS로 업그레이드해 2-in-1 솔루션 구축

이미 DM6000 M 또는 DM6 M 광학 현미경을 갖고 계십니까?

그렇다면 합리적인 가격에 LIBS 시스템으로 업그레이드해 2-in-1 솔루션을 구축할 수 있습니다.



*출처 Leica Microsystems

---
